PCB電鍍工藝流程
浸酸→全板電鍍銅→圖形轉移→酸性除油→二級逆流漂洗→微蝕→二級浸酸→鍍錫→二級逆流漂洗→浸酸→圖形電鍍銅→二級逆流漂洗→鍍鎳→二級水洗→浸檸檬酸→鍍金→回收→2-3級純水洗→烘干。
PCB電鍍工藝流程說明 一、浸酸 1、作用與目的
除去板面氧化物，活化板面，一般濃度在5%，有的保持在10%左右，主要是防止水分帶入造成槽液硫酸含量不穩定;
酸浸時間不宜太長，防止板面氧化;
在使用一段時間后，酸液出現渾濁或銅含量太高時應及時更換，防止污染電鍍銅缸和板件表面;
此處應使用C.P級硫酸。 二、全板電鍍銅 1、作用與目的：
保護剛剛沉積的薄薄的化學銅，防止化學銅氧化后被酸浸蝕掉，通過電鍍將其加后到一定程度;
全板電鍍銅相關工藝參數：槽液主要成分有硫酸銅和硫酸，采用高酸低銅配方，保證電鍍時板面厚度分布的均勻性和對深孔小孔的深鍍能力;
硫酸含量多在180克/升，多者達到240克/升;
硫酸銅含量一般在75克/升左右，另槽液中添加有微量的氯離子，作為輔助光澤劑和銅光劑共同發揮光澤效果;
銅光劑的添加量或開缸量一般在3-5ml/L，銅光劑的添加一般按照千安小時的方法來補充或者根據實際生產板效果;
2、全板電鍍的電流計算一般按2A/平方分米乘以板上可電鍍面積，對全板電來說，以即板長×板寬×2×2A/DM2;銅缸溫度維持在室溫狀態，一般溫度不超過32度，多控制在22度，因此在夏季因溫度太高，銅缸建議加裝冷卻溫控系統。
3、工藝維護
每日根據千安小時來及時補充銅光劑，按100-150ml/KAH補充添加; 檢查過濾泵是否工作正常，有無漏氣現象;
每隔2-3小時應用干凈的濕抹布將陰極導電桿擦洗干凈;
每周要定期分析銅缸硫酸銅(1次/周)，硫酸(1次/周)，氯離子(2次/周)含量，并通過霍爾槽試驗來調整光劑含量，并及時補充相關原料;
每周要清洗陽極導電桿，槽體兩端電接頭，及時補充鈦籃中的陽極銅球，用低電流0.2-0.5ASD電解6-8小時;

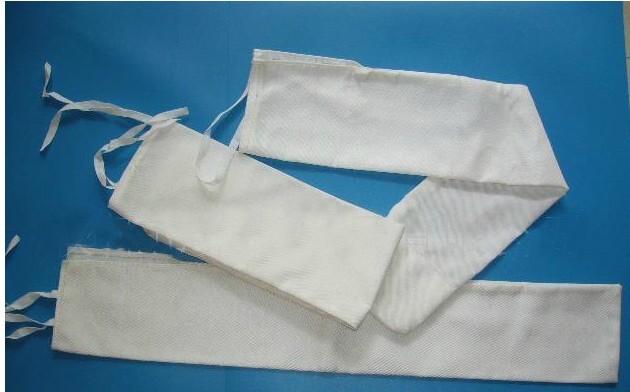

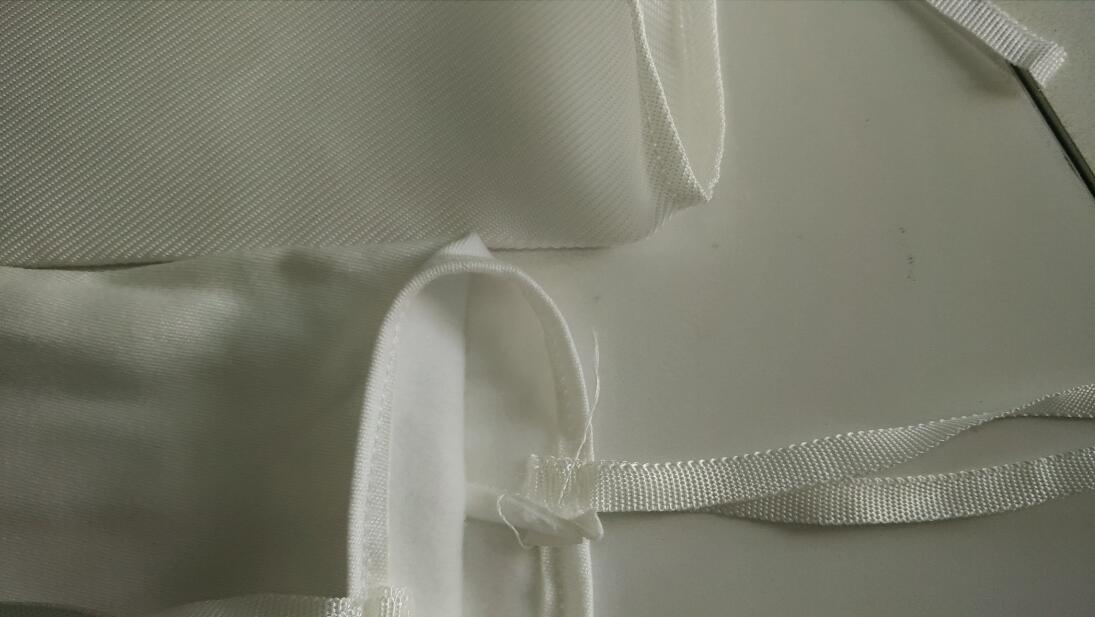

每月應檢查陽極的鈦籃袋有無破損，破損者應及時更換; 并檢查陽極鈦籃底部是否堆積有陽極泥，如有應及時清理干凈; 并用碳芯連續過濾6-8小時，同時低電流電解除雜;
每半年左右具體根據槽液污染狀況決定是否需要大處理(活性炭粉); 每?jī)芍芤鼡Q過濾泵的濾芯。 4、詳細處理程序
取出陽極，將陽極倒出，清洗陽極表面陽極膜，然后放在包裝銅陽極的桶內，用微蝕劑粗化銅角表面至均勻粉紅色即可，水洗沖干后，裝入鈦籃內，方入酸槽內備用;
將陽極鈦籃和陽極袋放入10%堿液浸泡6-8小時，水洗沖干，再用5%稀硫酸浸泡，水洗沖干后備用;
將槽液轉移到備用槽內，加入1-3ml/L的30%的雙氧水，開始加溫，待溫度加到65度左右打開空氣攪拌，保溫空氣攪拌2-4小時;
關掉空氣攪拌，按3-5克/升將活性碳粉緩慢溶解到槽液中，待溶解徹底后，打開空氣攪拌，如此保溫2-4小時;
關掉空氣攪拌，加溫，讓活性碳粉慢慢沉淀至槽底;
待溫度降至40度左右，用10um的PP濾芯加助濾粉過濾槽液至清洗干凈的工作槽內，打開空氣攪拌，放入陽極，掛入電解板，按0.2-0.5ASD電流密度低電流電解6-8小時;
經化驗分析，調整槽中的硫酸，硫酸銅，氯離子含量至正常操作范圍內，根據霍爾槽試驗結果補充光劑;
待電解板板面顏色均勻后，即可停止電解，然后按1-1.5ASD的電流密度進行電解生膜處理1-2小時，待陽極上生成一層均勻致密附著力良好的黑色磷膜即可;
試鍍。
5、陽極銅球內含有0.3-0.6%的磷，主要目的是降低陽極溶解效率，減少銅粉的產生。 6、補充藥品時，如添加量較大如硫酸銅，硫酸時，添加后應低電流電解一下，補加硫酸時應注意安全，補加量較大時(10升以上)應分幾次緩慢補加，否則會造成槽液溫度過高，光劑分解加快，污染槽液。
7、氯離子的補加應特別注意，因?yàn)槁入x子含量特別低(30-90ppm)，補加時一定要用量筒或量杯稱量準確后方可添加，1ML鹽酸含氯離子約385ppm。
8、藥品添加計算公式：
硫酸銅(單位：公斤)=(75-X)×槽體積(升)/1000 硫酸(單位：升)=(10%-X)g/L×槽體積(升)
|
